Топливные пеллеты – это прессованные отходы деревообработки и растительной сельскохозяйственной продукции. На данный момент они являются идеальным твердым топливом, дающим максимум теплоты с единицы объема и позволяющим автоматизировать процесс сжигания. Есть у древесных гранул и другие преимущества перед углем и дровами, вызывающие массовый интерес потребителей. Предлагаем разобраться, чем же они хороши и можно ли изготавливать пеллеты своими руками на станке, сделанном в домашних условиях.

Технология промышленного изготовления

Сразу дадим ответ на второй животрепещущий вопрос: кустарно производить пеллеты можно, но очень непросто. Дело в том, что твердые гранулы диаметром 6—10 миллиметров и до 30 мм в длину получают методом прессования под большим давлением без использования связующих (клеящих) добавок. Этот процесс называется гранулированием, а специальные прессы, применяемые на заводах, носят название грануляторов.

Агрегат для производства гранул

Стоимость подобных аппаратов довольно высока, а ведь они являются лишь составляющей частью производственной линии. Но давайте обо всем по порядку. Итак, для изготовления пеллет используются следующие виды сырья:

  • разнообразные отходы древесины – стружка, опилки, горбыли и так далее;
  • стебли зерновых и других сельскохозяйственных культур – солома;
  • лузга семян гречихи, подсолнечника, пшеницы;
  • торф.

Прессованные отходы деревообработки

Справка. Наиболее качественные «белые» гранулы, изображенные на фото, делают из березовых, хвойных и других видов древесины. На втором месте – соломенные изделия, и на последнем – дешевые агропеллеты из шелухи различных культур.

В заводских условиях производство пеллет выглядит так:

  1. Первичное сырье направляется в дробилку, где перерабатывается до мелкой фракции.
  2. Следующий этап – сушка. Частицы сырья доводятся до влажности 10% в барабанных либо аэродинамических сушилках.
  3. Главная стадия технологического процесса – грануляция. Смесь обрабатывается паром и продавливается сквозь множество калиброванных отверстий под давлением около 300 Атм.
  4. Полученные топливные гранулы охлаждаются и подаются на упаковку в мешки либо специальные автомобили (в зависимости от заказа и способа доставки).

Линия по прессованию опилок

Как уже было сказано выше, связующие составы в сырье не добавляются. Частицы слипаются в одну массу благодаря природному клею – лигнину, выделяющемуся при сильном сжатии материала. В результате получается высокоэффективное горючее для котлов с теплоотдачей от 4,5 до 5 кВт с 1 кг, влажностью не более 8% и максимальной зольностью 4%.

Примечание. Остаток золы при сжигании высококачественных белых гранул – не выше 0,5%. Это значит, что количество отходов с 1 тонны таких пеллет составит всего 5 кг, а топка и теплообменник котла практически не покрывается сажей.

Прессованные сельскохозяйственные отходы

Так выглядят агропеллеты

Преимущества гранул перед дровами

В предыдущем разделе мы обозначили некоторые достоинства пеллет. Теперь предлагаем выделить все их плюсы по сравнению с недорогим твердым топливом — дровами:

  • благодаря высокой плотности и небольшой влажности удельная теплота сжигания гранул достигает 5 кВт/кг, в то время как высушенная древесина даст 4,5 кВт максимум;
  • по тем же причинам КПД пеллетных котлов отопления составляет 80—85% против 75% у традиционных дровяных;
  • мелкая структура и прочность гранул позволяют автоматизировать процесс подачи топлива и управления горением;
  • поскольку производители не используют для изготовления гранул химических добавок, горючее по экологичности не уступает дереву;
  • низкая зольность (у древесных изделий – 0,5—1%, у агропеллет – до 4%) дает возможность увеличить интервал между чистками теплогенераторов до 7 дней.

Твердое топливо в мешках

Важный момент. Дерево высыхает до влажности 15% в течение 2 лет, поэтому домовладельцы редко занимаются сушкой и топят свежесрубленными дровами. Реальная теплоотдача в этом случае составляет 2—2,5 кВт/кг с поправкой на КПД котла. Сколько при этом образуется золы и сажи, легко определить по ежедневной очистке агрегата.

Недостатки у пеллет тоже есть. Топливо стоит в 2,5—3 раза дороже свежесрубленных дров, настолько же выше цена автоматизированных теплогенераторов по сравнению с обычными ТТ-котлами. Львиная доля этой стоимости припадает на пеллетную горелку и электронный блок управления.

Сжигание древесных гранул

Покупать пеллеты нужно в запаянных мешках либо организовать в домашних условиях сухое место для хранения, например, закрытую емкость. В отличие от древесины, напитавшиеся влагой гранулы попросту рассыпаются в труху и для дальнейшего использования не годятся.

Как сделать станок для пеллет

Здесь подразумевается пресс – гранулятор, который превращает сырье в небольшие цилиндрические изделия. Главный элемент этой установки – стальная матрица с отверстиями, сквозь которые продавливается высушенная масса опилок. По способу прессования станки делятся на 3 группы:

  1. Высокопроизводительный пресс с матрицей в виде плоского кольца. Внутри него установлены 2 или 3 катка, вдавливающие сырье в прессовальные отверстия, как показано ниже на схеме.
  2. С матрицей в виде плоской плиты круглой формы. Два катка, закрепленные на общей оси, продавливают опилочную массу, подаваемую сверху.
  3. Шнековые агрегаты – экструдеры. Принцип работы схож с бытовой мясорубкой, где смесь проталкивается через матричные отверстия шнеком.

Схема работы гранулятора

Невзирая на высокую производительность, первый тип станков не подойдет для прессования пеллет своими руками. Причина – сложность изготовления установки. Но если вы планируете делать бизнес на этом топливе, то такой пресс даст хорошую рентабельность, поскольку способен гранулировать разнообразные отходы в больших количествах.

Аппарат с плоской матрицей

Чтобы сделать второй тип пресса, вам понадобятся следующие детали и элементы:

  • плоская матрица из закаленной высокоуглеродистой стали с отверстиями Ø6 мм;
  • катки из такого же металла с прорезями (показаны ниже на чертеже);
  • вал и 2 подшипника для установки катков;
  • корпус из стальной трубы;
  • вертикальный вал, передающий вращение от редуктора матрице;
  • редуктор (можно от заднего моста легкового авто);
  • электродвигатель мощностью не менее 4 кВт.

Размеры деталей гранулятора

Трудность заключается в том, что матрица и катки делаются на металлообрабатывающем производстве, располагающем токарным, фрезерным и шлифовальным оборудованием плюс необходима печь для закалки. О нюансах изготовления самодельных деталей и марках применяемых сталей рассказано в следующем видео:
Эту же проблему придется решать, если вы задумали своими руками собрать шнековый гранулятор для пеллет. Только здесь потребуется выточить дорогостоящий шнек, а вместо закалки выполнить цементацию поверхности, иначе он разломится в процессе работы.

Шнек для пеллетного пресса

Совет. Самостоятельно изготавливая оборудование для производства пеллет, даже не пытайтесь ставить детали из «сырого» металла. Из-за большого давления на материале роликов быстро появится выработка, а рабочая поверхность шнека «оближется» почти сразу.

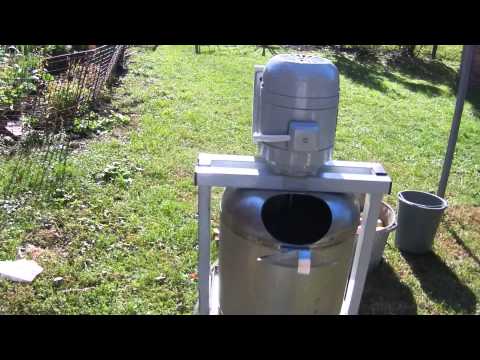

Чтобы собрать прессовальный станок, нужно сварить раму из профильной трубы или уголков, куда впоследствии закрепляется двигатель с редуктором, а в верхней части – корпус самого гранулятора. Вал электродвигателя и хвостовик редуктора соединяются ременной передачей с таким расчетом, чтобы матрица вращалась со скоростью не больше 100 об/мин. Подробнее о процессе сборки рассказывается в видеоматериале:

Заключение

Судя по отзывам домашних умельцев на различных форумах, собственноручное изготовление станка для прессования пеллет особой выгоды не приносит даже тем, кому опилки достаются практически даром. Ведь сделать гранулятор недостаточно, нужна еще сушильная машина, изображенная на фото. Без просушки выдавить лигнин и склеить древесные частицы не удастся, гранулы будут распадаться. Предположим, вы смастерили барабанную сушилку из бочек, но для ее работы потребуется тепловая пушка, а это затраты энергоносителей и средств.

Самодельная сушилка сырья

Есть и другой путь: найти рынок сбыта, приобрести готовый шнековый гранулятор и давить на нем пеллеты для себя и заказчиков. Но производство малыми партиями опять-таки невыгодно из-за большой себестоимости продукции и ваших временных затрат. Подробный экономический расчет проведен экспертом в очередном видео:
